グラインダーのハンドルのボルトが折れた!

 289 total views,  3 views today

こんな時はエキストラクターだ。逆タップとも言う

  • グラインダーのハンドルのボルトが折れてグラインダーの中に残ったので救出作戦。
  • ボルトのサイズはM8の30位
  • まず折れたボルトの真ん中にポンチを打つ
  • ポンチに合わせてドリルで穴をあける。M8のボルトにあわせて3.2のきりを使用。ボルトがSUSだとてつのきりでは刃がたたないのでステンレスのきりを使用
  • 穴をあけたらエキストラクターを突っ込んでタップたてるみたいに回す。この時使ったエキストラクターは下穴3.2mm用タップハンドルがあればいいけどなければモンキーで回すのもあり。折れに注意
  • うまく行けば折れボルトを救出できる

【メール便可】SK11 センターポンチ 10X100 4977292153607 [バール ポンチ][r13][s1-000]

価格:178円
(2019/3/12 21:22時点)
感想(2件)

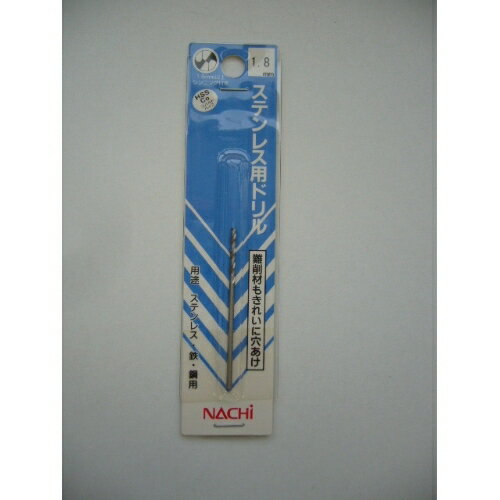

ナチ ナチ NACHI  ステンレス用ドリル  COSP3.2mm  1本入 3.2

価格:319円
(2019/3/12 21:19時点)
感想(0件)

【ネコポス専用】/スクリューエキストラクター4本 ハンドル付き/サイズ No.1~No.4/なめたネジ、潰れたボルト/

価格:780円
(2019/3/12 21:34時点)
感想(6件)

ホーザン(HOZAN) タップハンドル K-437A

価格:637円
(2019/3/12 21:35時点)
感想(0件)

簡単に言うと

  • 折れたボルトのセンターに穴開けて逆タップを突っ込んで取る。

使う工具

  • ドリル

穴をあける工具。これがないと始まらない。

  • ドリルのきり

タップの下穴用のきりを用意するといい

  • ポンチとハンマー

センターに打ってドリルをセンターにもってく為の工具。自信があればいらないけどオススメはしない

  • エキストラクター 逆タップ

これをタップ立てるようにつっこむ。うまく行けば折れたボルトに掛かって回せば取れる

  • タップハンドル

なければモンキーを使えばいいけど折らないように
